Оформление карты маршрута бизнес-процесса¶

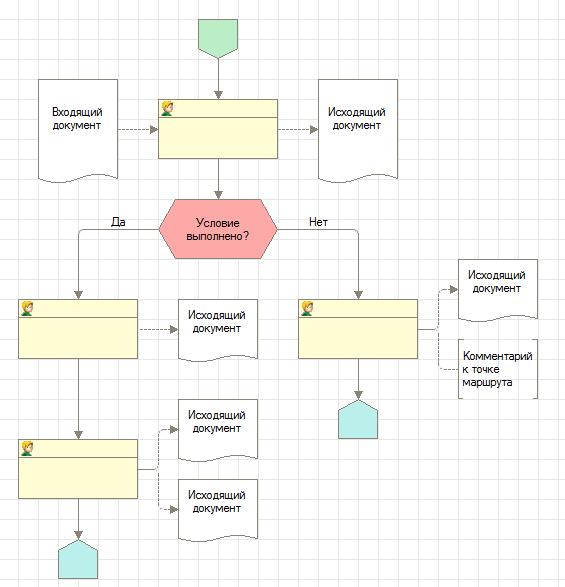

Пример оформления бизнес-процесса:
1.¶
Общие рекомендации¶
1.1.¶
Бизнес-процессы рисуйте сверху вниз. Другая ориентация (например, слева направо) допустима, если так процесс получается нагляднее.
1.2.¶
Используйте стандартную сетку: шаг 20 точек, линии сетки включены.
1.3.¶
Не используйте жирные и разноцветные шрифты.
1.4.¶
Количество изгибов соединительных линий должно быть минимальным. Если точки можно соединить линией с одним изгибом, выбирайте этот вариант, подгоняя размеры и положение точек.
1.5.¶
При размещении декораций и точек маршрута соблюдайте отступ в одну клетку от левого и верхнего края карты маршрута.
1.6.¶
Ширину точек маршрута делайте равной четному количеству клеток. Это нужно, чтобы соединительные линии сходились без лишних изгибов.
Размеры точек и декораций старайтесь приближать к пропорциям спичечного коробка (например, 3х6 клеток). Избегайте сильно вытянутых по вертикали или горизонтали точек: они ухудшают восприятие схемы.
1.7.¶
Текст в точках маршрута и декорациях выравнивайте по центру (по умолчанию). Исключение: комментарии, для них лучше использовать выравнивание влево.
1.8.¶
Размещайте декорации и точки маршрута так, чтобы они не пересекали границы печатного листа (меню Графическая схема - Режим просмотра страниц).
2.¶
Рекомендации по оформлению отдельных элементов¶
2.1.¶

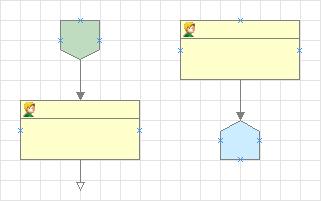

Точки Старт и Завершение устанавливайте размером 2х2 клетки, без наименования. Количество таких точек определяется логикой бизнес-процесса.
Отступ от точки старта или завершения до ближайшей точки бизнес-процесса рекомендуется делать в две клетки.
2.2.¶
Точки Действие, Автоматическая обработка, Вложенный бизнес-процесс должны иметь размер, достаточный для размещаемого текста.
Текст в этих точках должен быть короткой директивой и отвечать на вопрос «Что нужно сделать?» (например, «Выписать счет», а не «Выписка счета»).
Слева от этих точек располагайте декорации входящих данных, необходимых для выполнения действия. Справа располагайте декорации результирующих (исходящих) данных.
2.3.¶

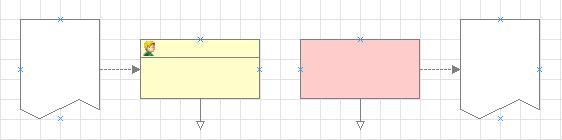

Изображения входящих документов располагайте слева от точки на расстоянии двух клеток и соединяйте с точкой пунктирной линией со стрелкой.
Изображения исходящих документов располагайте справа от точки на расстоянии двух клеток и соединяйте с точкой пунктирной линией со стрелкой.
Документы оформляйте фигурой вида «Документ».
Пропорции декорации документа по возможности приближайте к формату А4 (например, 4х5 или 3х4 клетки стандартной сетки).
2.4.¶

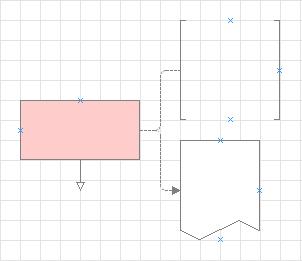

Комментарии к точкам маршрута размещайте на расстоянии двух клеток:
- слева от точки, если комментарий относится к входящему документу;
- справа от точки, если комментарий относится к исходящему документу.
Комментарий оформляйте фигурой Скобки вертикальные или Скобки горизонтальные и соединяйте с гранью точки маршрута пунктирной линией без стрелки.
2.5.¶
Точки условного перехода должны содержать короткий вопрос, заканчивающийся знаком вопроса.
Вопрос формулируйте так, чтобы ответ был только Да или Нет (например, Счет есть?, Отгрузка разрешена?, ОК?).
Точки условия делайте максимально компактными, но без потери наглядности: это точки перехода, а не точки действия.
Соединительные линии точек условия (входящие и исходящие) должны иметь суммарную длину не менее двух клеток, чтобы надписи Да и Нет читались нормально.
