#std675¶
Отчеты вида "диаграмма"¶
1.¶
Типы диаграмм
Использование диаграмм в отчетах позволяет визуально и компактно представлять закономерности в данных, а значит, сокращает время поиска нужной информации.
1.1.¶
Диаграммы в отчетах следует применять, только если объем данных потенциально невелик и диаграмма не будет перегружена.
1.2.¶
Для разных целей поиска информации следует использовать разные типы диаграмм.
| Цель поиска | Тип диаграммы | Сортировка | Условие применения |
|---|---|---|---|
| Динамика показателей | График График по шагам |
По возрастанию периода | Много периодов От 1-й до нескольких серий |
| График с областями График с накоплением и областями Нормированные графики |
По возрастанию периода | Много периодов От 2-х серий до нескольких серий |
|
| Вертикальные гистограммы | По возрастанию периода | Несколько периодов До 3-х серий |
|
| Распределение величины по значимым диапазонам | Вертикальная гистограмма | Логический порядок диапазонов | Менее 10 диапазонов |
| График | Логический порядок диапазонов | Более 10 диапазонов, непрерывная шкала диапазонов | |
| Анализ структуры показателей | Круговая диаграмма | По важности значений показателя, по периоду |
Анализ соотношения компонент как частей целого. Количество компонент до 7-10 |
| Вертикальная гистограмма | По убыванию величины показателя | Рейтинг. Количество компонент - менее 10 |
|
| Горизонтальная диаграмма | По возрастанию величины показателя | Рейтинг. Количество компонент - более 10 |
1.3.¶
Следует избегать объемных диаграмм, так как они искажают информацию и отвлекают от закономерностей, которые должны быть видны при визуальном анализе.
2.¶
Условное оформление
2.1.¶
Основной цвет для гистограмм
и линий графиков динамики -
элемент стиля вида цвет Диаграмма,
RGB: 70,130,180 .
2.2.¶
Основной цвет для прогнозных значений
гистограмм
и линий графиков динамики -
элемент стиля вида цвет Прогноз,
RGB: 199,21,133 .
2.3.¶
Следует избегать использования оттенков красного и зеленого для отдельных значений (серий) в диаграммах, если эти значения (серии) не отражают негативные или позитивные факты.
Правильно

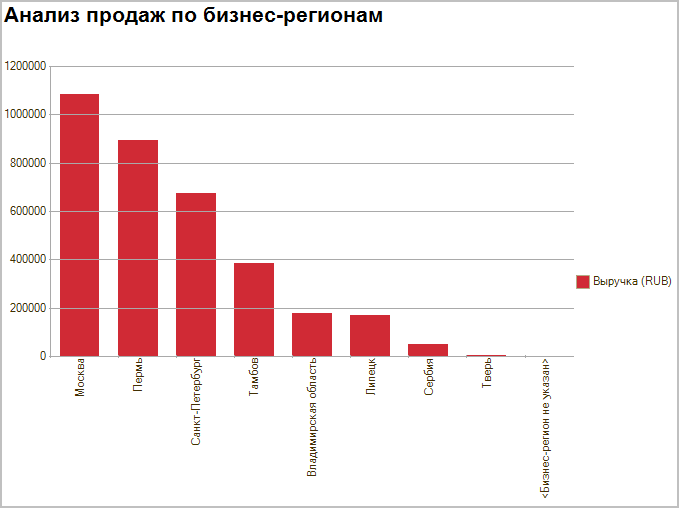

Неправильно
